摘要：本文詳細介紹了如何基于 CMDB（Configuration Management Database）實現全鏈路故障排查拓?fù)涞臉?gòu)建與應用，并探討了 CMDB 在未來智能化發展中的潛力。文章適用于運維工程師、值班故障處理人員，以及 CMDB 配置經理和管理員。

涉及關鍵詞： CMDB 治理，故障排查拓?fù)洌?CMDB 自動采集技術、AI在 CMDB 的應用

01.引言:為什么 CMDB 的全鏈路拓?fù)浣ㄔO(shè)如此重要？

1）什么是 CMDB ？

CMDB（Configuration Management Database）是一種用于存儲 IT 基礎架構中所有配置項（CI）及其關系的數據倉庫。在 CMDB 中，每個 CI 都可以是一個實體（例如服務器、交換機、安全設備等），或者是一個邏輯資源（例如虛擬機、應用服務、存儲卷等）。CMDB 的作用不僅在于收集和管理這些 CI 的狀態信息，更重要的是了解和記錄它們之間的相互關系，以及這些關系在業務系統中的位置和作用。

2）全鏈路故障排查拓?fù)涞囊饬x

構建一個全面、健壯的全鏈路故障排查拓?fù)?，對于提?IT 運維效率至關重要。通過完善的拓?fù)浣Y(jié)構，我們能夠：

• 快速響應與定位故障：通過直觀的拓?fù)鋱D可以快速定位故障點，節省排查時間。
• 全面掌控關鍵資源：全面了解不同資源，包括前端負載均衡、應用、主機、云平臺、物理服務器、安全設備（如防火墻、IPS、IDS）和存儲系統之間的依賴關系，確保各個環節互動良好。
• 提升運維自動化水平：實現對資源依賴關系的自動化管理，減少人工干預，提高運維效率和準確性。
• 降低業務中斷風險：通過預防性維護和及時故障處理，降低業務系統的停機時間和用戶受到影響的風險。

通過本文的介紹，運維人員、配置經理和管理員將能夠更好地理解和使用 CMDB 全鏈路拓?fù)?，提?IT 服務管理水平，實現業務穩定性和持續性保障，本文具體內容下：

1. 拓?fù)浣ㄔO(shè)思路：從整體規劃到逐層細化，結合業務需求設計全鏈路拓?fù)浣Y(jié)構。
2. CI 模型的建立：定義各類 CI 的屬性和字段，以最小化原則精簡設計，確保重要信息的全面覆蓋。
3. CI 關系的建立：設置關鍵資源之間的依賴關系，確保拓?fù)鋱D的準確性和可讀性。
4. CI 屬性和關系的采集：介紹數據采集的技巧與工具，重點闡述關系采集的方法與技術。
5. 故障排查的應用示例：通過具體案例演示如何利用拓?fù)涠ㄎ缓徒鉀Q實際運維中的故障，提升運維效率。

02.拓?fù)浣ㄔO(shè)思路

在構建完善的 CMDB 全鏈路故障排查拓?fù)涞倪^程中，需遵循一定的建設思路，以確保拓?fù)浣Y(jié)構科學合理、數據準確全面，并具備動態更新的能力。本文將重點介紹拓?fù)浣ㄔO(shè)的統一入口視角、自頂向下與自底向上結合的建設方式，以及構建過程中的設計準則。

1）統一入口視角：以業務為中心

拓?fù)浣ㄔO(shè)的首要思路是以業務為中心展開。業務需求是系統運維的核心，從業務視角出發，可以更直觀地體現各個 IT 資源對業務運行的支持程度。

• 業務需求分解：從企業的關鍵業務出發，逐層分解與其相關的各類 IT 資源。這些資源可能包括了前端的負載均衡設備、應用服務、運行應用的主機、底層的云平臺和物理服務器、網絡設備（如防火墻、IPS/IDS等），以及存儲系統。
• 關聯關系分析：把每一個業務需求逐一分析，確定支撐這些需求的設備和資源之間的直接與間接關系。例如，某一關鍵業務應用可能依賴于多個數據庫，而這些數據庫又分別運行在不同的虛擬機和物理服務器上。

通過這樣的方式，我們能夠構建出一幅詳盡的業務資源依賴關系圖。這張圖不僅展示了關鍵業務的組成和運作機制，也能幫助我們在故障發生時，快速確認業務所依賴的具體資源以及它們之間的關聯關系。

2）自頂向下與自底向上結合的建設方式

在具體操作中，可以采用自頂向下與自底向上相結合的方式進行拓?fù)浣ㄔO(shè)。

• 自頂向下（Top-down）：從業務流程和系統架構圖入手，確定各個業務需求所涉及的關鍵節點和依賴關系。逐層細化：從高層業務邏輯到中層服務組件，最終細化到底層的基礎設施設備（如服務器、網絡設備等）。
• 自底向上（Bottom-up）：從物理和邏輯基礎架構出發，逐步識別和采集各個具體配置項（CI）的信息。匯總形成各個資源節點的屬性和狀態數據，建立這些節點之間的依賴和互動關系。

結合方式：

• 統籌關聯：通過自頂向下的方法構建出大框架，再結合自底向上的數據采集，確保每個環節和節點都得到了覆蓋和連接。
• 雙向驗證：頂層設計提供了一個總體規劃，而底層數據的采集和反饋，則確保了設計的合理性與實用性。兩者彼此驗證，確保拓?fù)浣Y(jié)構的完整性和準確性。

3）構建拓?fù)鋾r的設計準則

在拓?fù)浣ㄔO(shè)過程中，需遵循以下設計準則，確保拓?fù)浣Y(jié)構的高效性和易用性：

• 數據完整性：確保拓?fù)浣Y(jié)構覆蓋所有關鍵節點和關系。避免遺漏重要的組件和聯接。方法：定期審查和更新 CMDB 中的 CI，保證數據的實時性和準確性。
• 數據最小化：只采集并管理必要的字段，避免數據冗余和信息泛濫。方法：制定采集策略，初期只采集關鍵字段，確保每個字段都有明確用途。逐步優化字段模型。
• 動態更新能力：保證拓?fù)鋽?shù)據與實際狀態保持同步，適應環境動態變化。方法：通過自動化腳本和智能化工具，實現對 CI 及其關系的實時監測和更新。
• 易讀性與可視化：構建清晰易讀的拓?fù)鋱D，輔助可視化工具幫助快速理解和運維。方法：采用專業的可視化工具，將復雜的關系以圖形化形式呈現，增強直觀感。
• 安全與合規：在數據采集和展示過程中，依照企業的安全和合規要求，保護敏感信息。方法：制定并實施數據治理和安全策略，防止數據泄露和誤用。

通過以上準則的指導，我們能夠構建出一個既全面詳細，又高效實用的 CMDB 全鏈路故障排查拓?fù)洌瑸檫\(yùn)維管理和故障排查提供堅實保障。在接下來的章節中，我們將細化這些步驟，詳細講解 CI 模型的建立、關系的確立、屬性和關系的采集方法，并結合實際案例進行應用示范。

03.CI 模型的建立
CMDB 的核心在于將 IT 環境中所有的設備、系統和虛擬資源抽象成配置項（Configuration Item，簡稱 CI），并在此基礎上進行統一管理。CI 模型的建立是構建 CMDB 的第一步，關系到數據的規范、拓?fù)涞慕Y(jié)構化，以及后續故障排查的效率。在這一部分，我們將詳細說明 CI 是什么，如何遵循最小化原則設計精簡高效的數據模型，并通過典型場景示例展示關鍵 CI 的設計模板。

1）什么是 Configuration Item（CI）
配置項（CI） 是 CMDB 中的最基本構成單元，代表 IT 系統中的實體或邏輯對象。CI 不僅包含資源的自身屬性，還與其他 CI 建立關聯，形成全鏈路的模型。因此，一個優秀的 CI 一定要具備以下兩個特點：

• 獨立性：作為一個獨立對象，CI 能夠被單獨管理或操作。例如，一臺服務器，一個負載均衡設備，或者一個存儲卷。
• 關聯性：CI 并非孤立存在，而是與其他 CI 形成復雜的依賴或支持關系。例如，應用服務依賴于主機，主機運行在虛擬機上，而虛擬機可能托管在某個云平臺上。

通過準確地建模 CI，我們可以清晰呈現 IT 系統中設備和資源的具體角色，并為全鏈路拓?fù)涞慕⒌於ɑA(chǔ)。

2）CI 模型設計的最小化原則
在構建 CI 模型時，需遵循“最小化原則”，即只記錄必要的字段和屬性，確保數據的簡潔性和高效性。過于復雜或冗余的模型不僅會增加維護成本，還可能導致 CMDB 系統性能下降，降低實用性。
（1）最小化原則的具體方法：

• 識別關鍵字段：基于系統管理和故障排查需求，設計出對目標明確、對故障定位至關重要的字段。例如，一個主機的核心字段包括主機名、IP 地址、CPU 配置等，而背景顏色或外殼材料這類無關字段可以剔除。
• 避免不必要的冗余：相同的信息不要重復存儲，盡量通過關系模型來引用。例如，不需要在每個應用服務的 CI 中重復存儲主機信息，而是通過主機與應用服務的關聯關系動態獲取。

（2）字段設計的示例：

以下是符合最小化原則的字段設計模板：
1. 主機：

• 必要字段：主機名、IP 地址、操作系統、CPU 核數、內存大小。
• 非必要字段（剔除）：生產日期、物理尺寸。

2. 網絡設備（如交換機、防火墻）：

• 必要字段：設備名、IP、端口數、廠商。
• 非必要字段（剔除）：外殼顏色、銷售代理。

通過科學定義字段，我們能夠減少不必要的數據冗余，同時確保故障定位所需的關鍵信息持續可用。

在 IT 系統中，不同類型的資源和設備對應不同的 CI 模型。以下是針對常見場景的幾個模板設計：

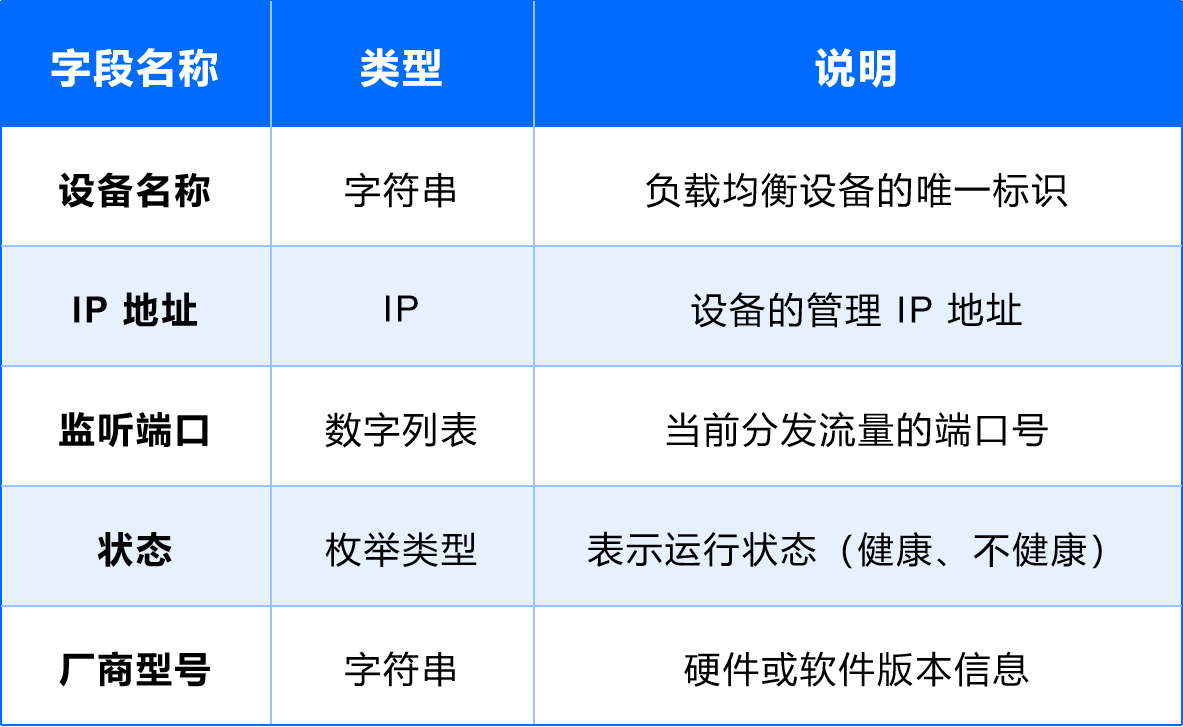

（1）負載均衡設備

用途：負責分發前端業務流量。
字段設計：

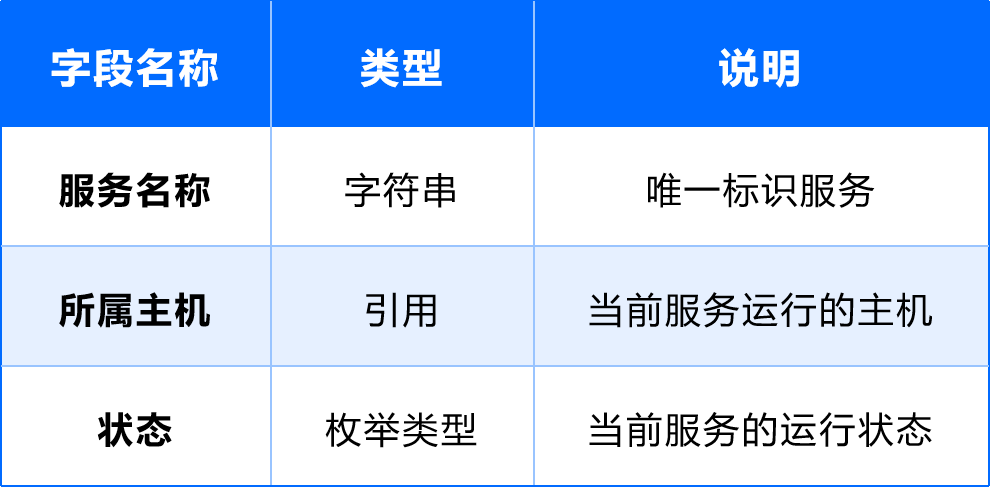

（2）應用服務
用途：分發業務邏輯并處理用戶請求。
字段設計：

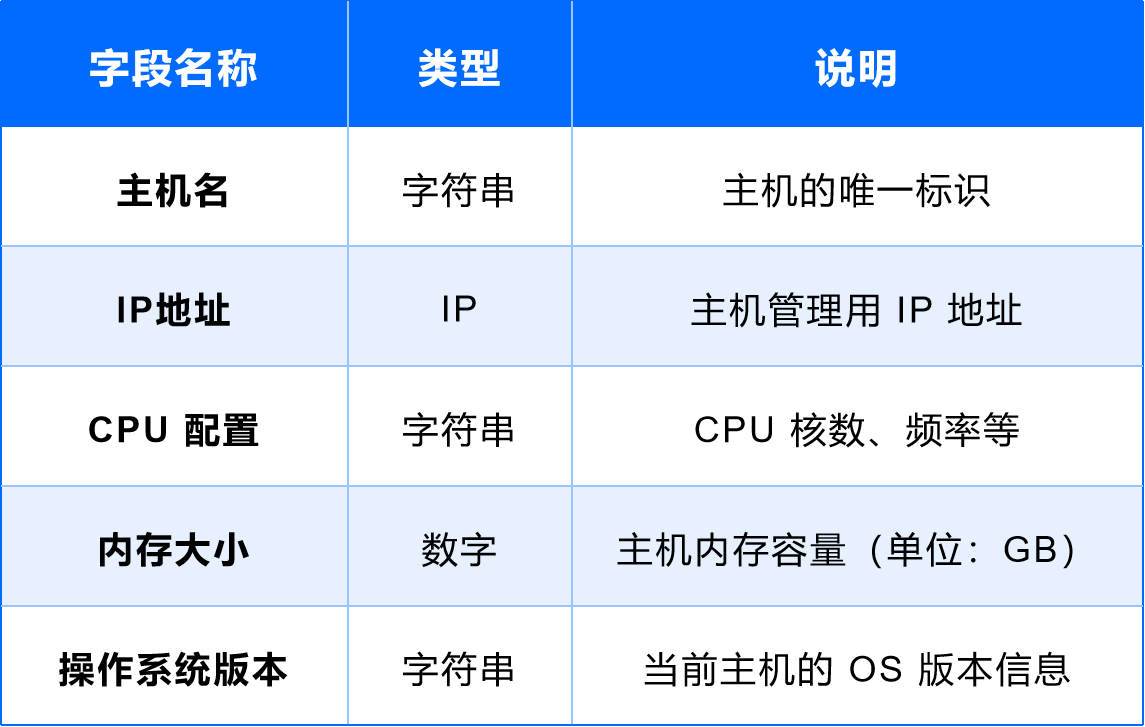

（3）主機
用途：承載基礎軟件及應用運行。
字段設計：

（4）防火墻 / IPS / IDS 等安全設備
用途：保護系統安全，檢測和防御攻擊。
字段設計：

（5）存儲系統
用途：提供數據存儲服務。
字段設計：

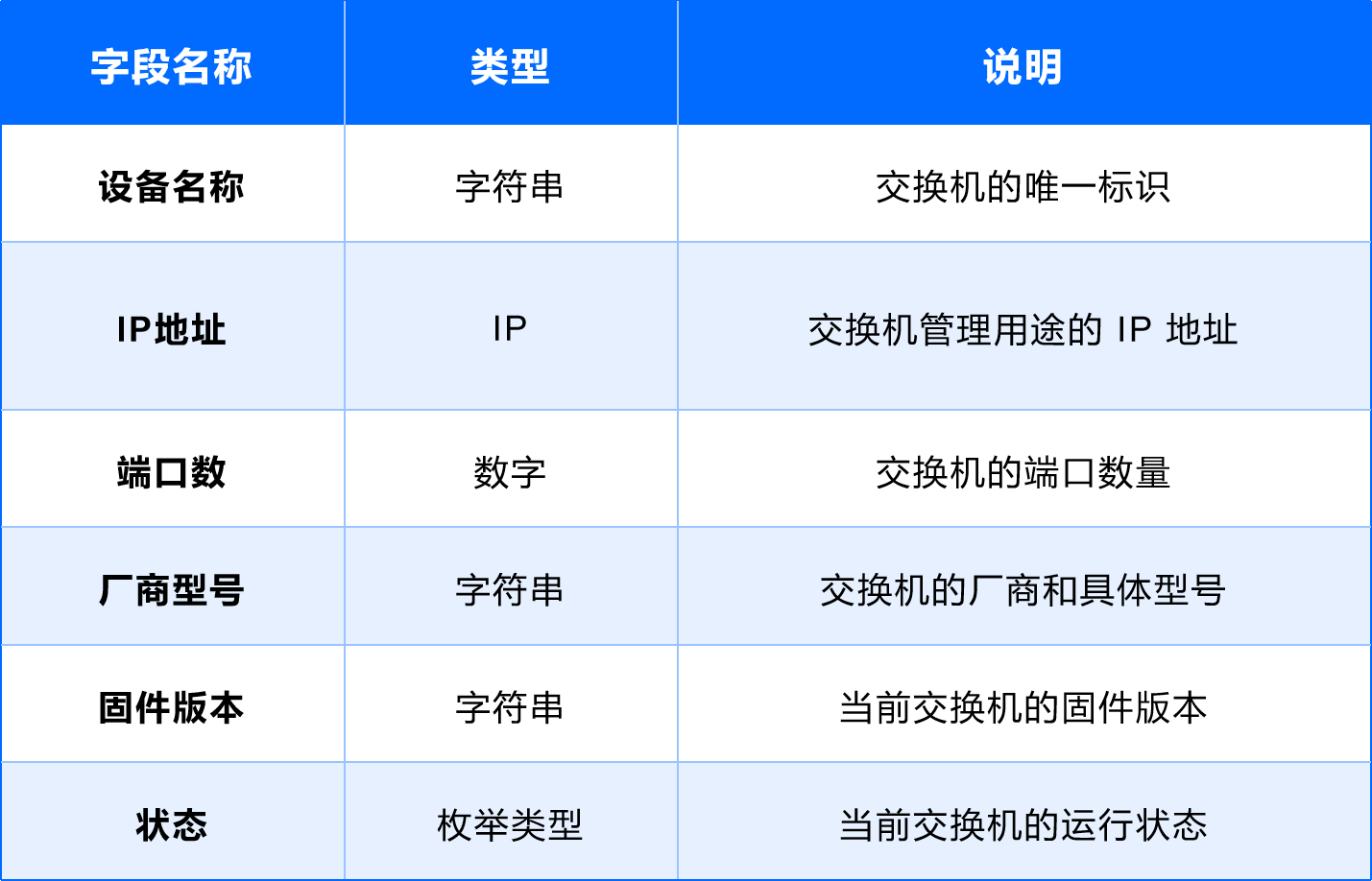

（6）交換機
用途：提供網絡連接和數據包轉發。
字段設計：

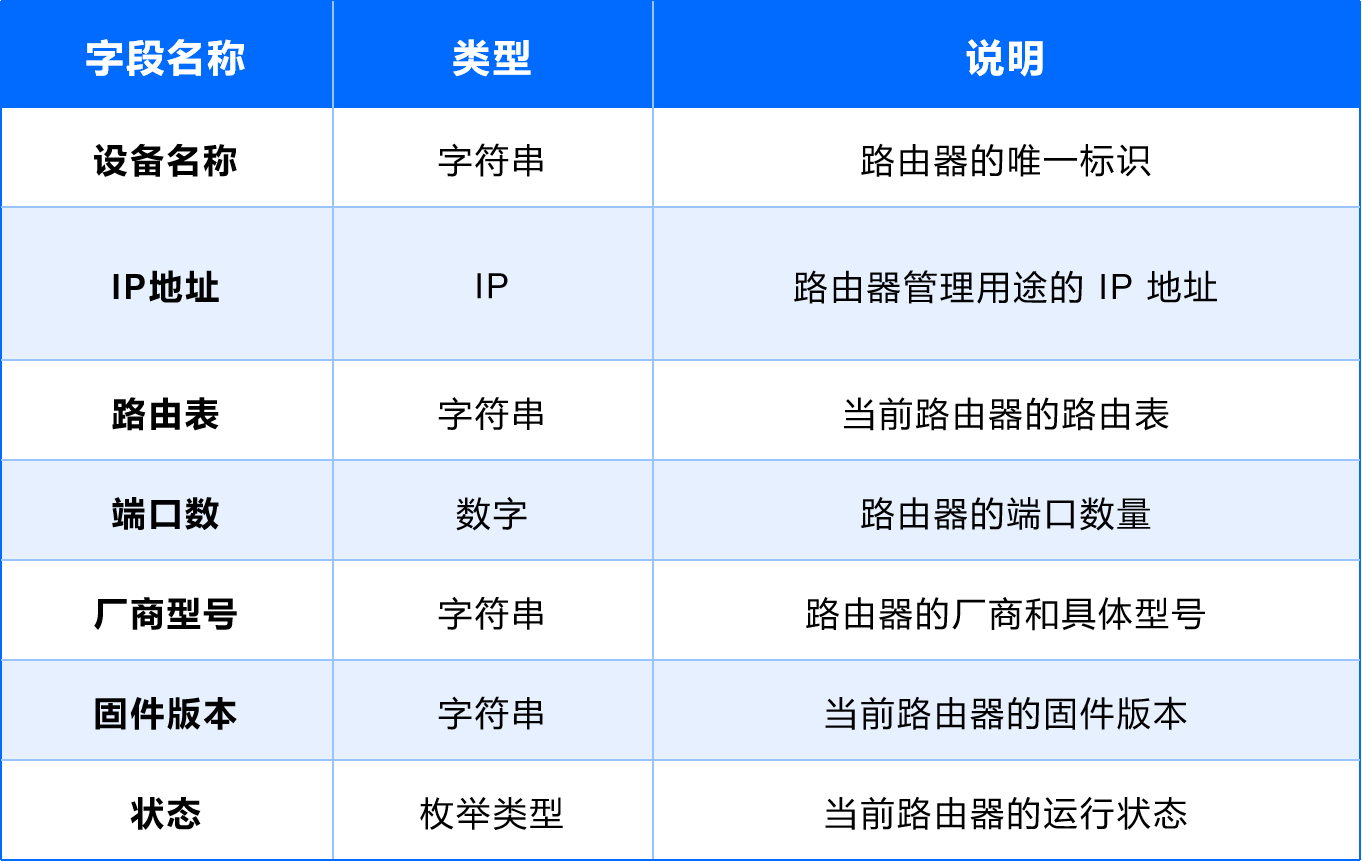

（7）路由器
用途：提供網絡路由和路徑選擇。
字段設計：

CI 模型的建立是 CMDB 拓?fù)浣ㄔO(shè)的基礎步驟。在設計 CI 的過程中，需始終遵循最小化原則，確保字段設計精簡而高效，同時兼顧實際運維需求。通過針對不同場景設計的 CI 模板，我們能夠?qū)崿F(xiàn) IT 環境的結構化管理，為下一步的 CI 關系設計和全鏈路故障排查奠定良好基礎。

在下一章中，我們將繼續深入，講解如何基于這些 CI 模型建立起資源之間的關系，以形成真正的全鏈路拓?fù)鋱D。

04.CI 關系的建立
CI 的屬性定義能夠幫助我們清晰地描述每一項 IT 資源，但僅僅依靠單一的 CI 信息是不足以支持復雜 IT 系統的故障定位。全鏈路故障排查的核心，是依賴于各個 CI 之間的關系建模。通過精準定義和捕獲這些關系，我們可以構建一張全面的故障排查拓?fù)鋱D，實現從業務到底層設備的全鏈路可視化。

在本章中，我們將介紹 CI 之間關系在拓?fù)渲械闹匾浴㈥P(guān)系類型的分類與設計原則，并提供一系列典型的關系建模示例。

1）關系在拓?fù)渲械闹匾?/strong>
每個 IT 系統的資源和組件，并不是孤立運行的，幾乎所有的資源都依賴于彼此共同協作。如果拓?fù)浣Y(jié)構缺乏準確的關系建模，就可能導致以下風險：

• 故障定位模糊：某個應用故障背后可能有多種原因，例如網絡中斷、主機宕機或存儲異常。如果關系不明晰，可能會導致故障排查耗費大量時間。
• 維護復雜度增加：當系統規模擴展時，不了解資源間的依賴關系會導致部署和變更風險劇增。

基于這些問題，定義 CI 關系是構建 CMDB 拓?fù)涞年P(guān)鍵環節。通過合理的關系建模，我們可以：

• 快速明確“誰依賴誰”；
• 構建資源間的調用與傳遞鏈路；
• 識別不同子系統之間的潛在影響。

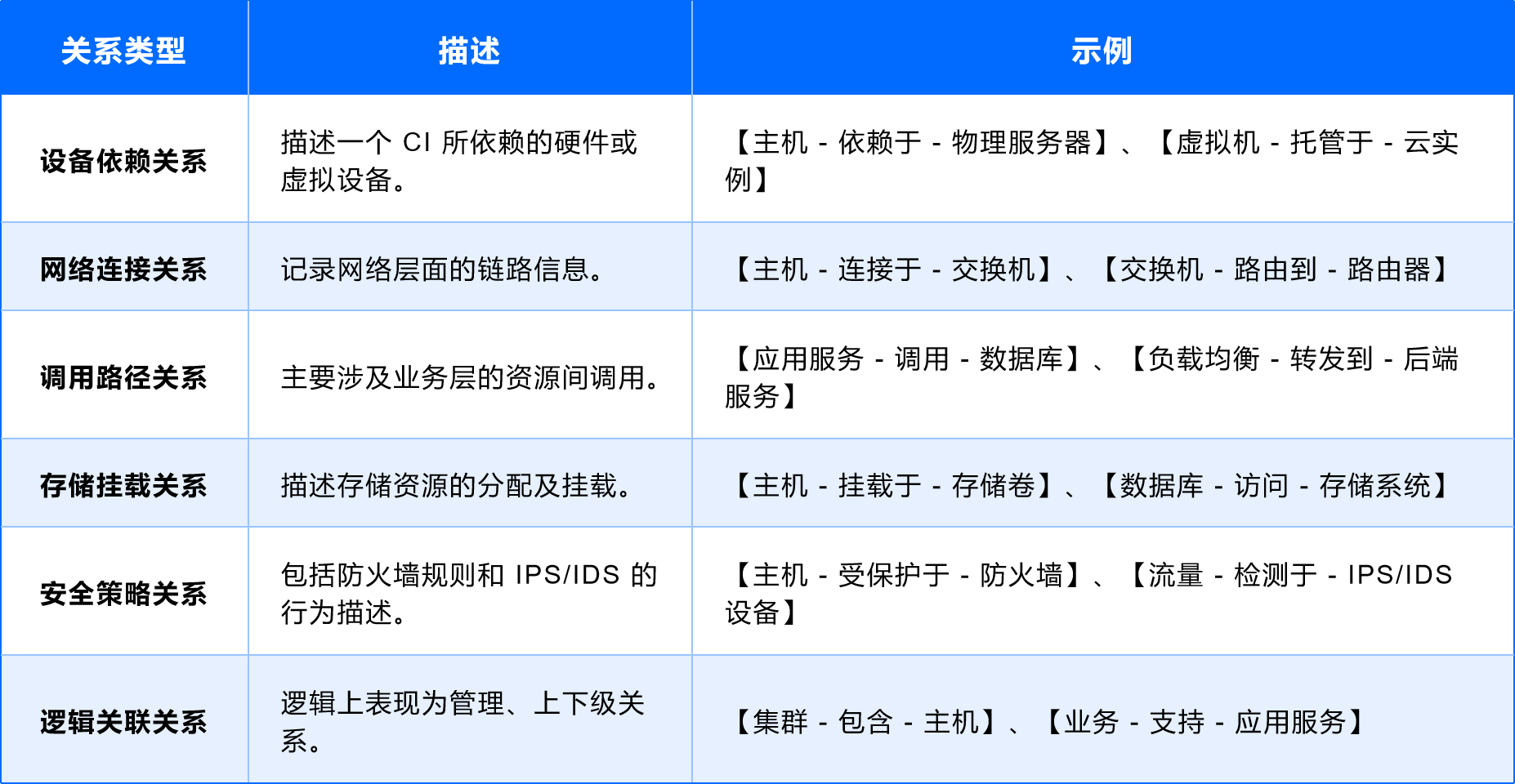

2）關系類型的設計
CMDB 的 CI 關系可以通過多種方式定義，在故障排查的場景下，建議劃分為以下幾種通用類型：

3）典型關系建模示例
以下是針對用戶常見場景的關系建模示例，更直觀地說明各種關鍵關系的設計。
（1）應用服務與主機

• 關系類型：應用服務 - 部署在 - 主機
• 示例解讀：如某業務應用 App01 部署在主機 Host01 上，則通過這段關系，可以快速定位支撐應用運行的主機資源。
• 邏輯關系：App01 (來源 CI) 部署在 Host01 (目標 CI)

（2）主機與交換機

• 關系類型：主機 - 連接于 - 交換機
• 示例解讀：主機 Host01 通過網卡綁定到交換機 Switch01 的某一端口，可用于定位網絡鏈路故障。
• 邏輯關系：Host01 (來源 CI) 連接于 Switch01 (目標 CI)

（3）主機與存儲

• 關系類型：主機 - 掛載于 - 存儲卷
• 示例解讀：主機 Host01 與存儲卷 Volume01 之間建立了一組掛載關系。通過此關系可以快速定位存儲性能問題帶來的影響。
• 邏輯關系：Host01 (來源 CI) 掛載于 Volume01 (目標 CI)

（4）交換機與路由器

• 關系類型：交換機 - 路由到 - 路由器
• 示例解讀：交換機 Switch01 將流量路徑路由到路由器 Router01，從而完成網絡通路的建立。
• 邏輯關系：Switch01 (來源 CI) 路由到 Router01 (目標 CI)

（5）防火墻與業務或主機

• 關系類型：業務或主機流量 - 檢測于 - 防火墻
• 示例解讀：業務流量通過防火墻 Firewall01 進行過濾，涉及訪問控制和安全策略。
• 邏輯關系：APP01、Host01 (來源 CI) 檢測于 Firewall01 (目標 CI)

（6）負載均衡與后端服務

• 關系類型：負載均衡 - 轉發到 - 應用服務
• 示例解讀：負載均衡設備 LB01 負責將外部流量分發到后端應用 App01。
• 邏輯關系：LB01 (來源 CI) 轉發到 App01 (目標 CI)

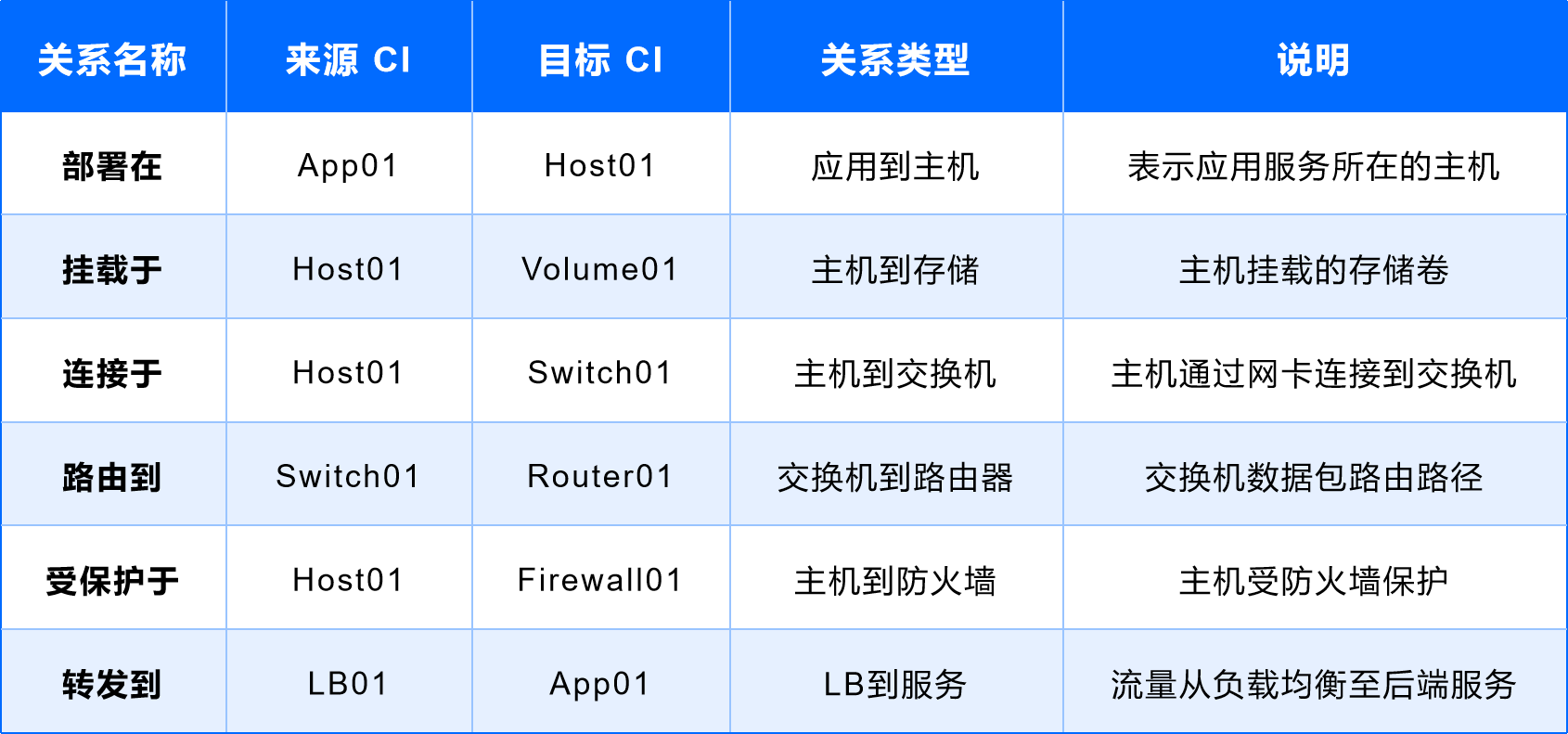

關系建模表格示例：

CI 關系的建立是 CMDB 中實現全鏈路管理的核心環節。關系的類型需要根據具體場景和運維目標進行劃分，以確保“誰依賴誰”“誰影響誰”清晰明了。通過合理設計關系模型和實現動態更新能力，我們可以構建一個結構清晰、實時準確的故障排查拓?fù)?，為解決復雜故障提供支持。

接下來，我們將繼續討論如何通過工具和技術手段采集這些關系及其屬性，使拓?fù)浣ㄔO(shè)更高效、更動態地反映實際狀態。

05.CI 屬性和關系的采集
創建了 CI 模型和關系模型之后，接下來的重要任務是如何準確、高效地采集這些 CI 的屬性和關系。采集數據不僅要保證準確性，還需要覆蓋全鏈路的實時動態變化，以確保 CMDB 中的數據始終與實際狀態保持一致。

1）數據采集的核心原則

1. 準確性：確保采集的數據真實可靠，這是 CMDB 的基礎要求。錯誤或陳舊的數據將導致拓?fù)鋱D失效，進而影響故障排查和系統管理。
2. 動態性：IT 環境是動態變化的，采集數據必須能夠及時反映資源和關系的變化，以保持與實際情況同步。
3. 全面性：數據采集應覆蓋所有關鍵的 CI 和關系，避免任何遺漏，做到全鏈路清晰可查。
4. 安全性：采集過程中必須遵循企業的安全策略，避免數據泄漏和未授權訪問。

2）CI 屬性采集

CI 屬性數據可以通過多種方式采集，以下是常用的幾種方法：
（1）Agent-based 采集
通過在主機或設備上部署采集 Agent 實時獲取配置和狀態數據。

• 工具示例：藍鯨 Agent ，通過配置發現工具下發插件進行周期性采集。
• 優點：實時性高，能獲取詳細的指標和狀態信息。

（2）無 Agent 采集
通過標準化協議（如 SNMP、SSH）或系統 API 獲取數據，不需要在設備上安裝采集工具。

• 工具示例：SNMP 采集工具、第三方 API 腳本，通過藍鯨 Agent 在作業機上執行對應采集命令。
• 優點：不需要額外的 Agent 部署，降低入侵風險。
• 示例命令：

# 通過 SNMP 獲取設備信息snmpwalk -v2c -c public 192.168.0.1# 通過 SSH 獲取系統信息ssh user@host "uname -a"

（3）日志和事件數據采集
通過采集系統日志和事件日志數據，獲取 CI 的狀態和變更情況。

• 工具示例：通過藍鯨 Agent 進行日志采集，并用采集插件做日志清洗，結構化。
• 優點：可以集成豐富的日志分析能力，有助于故障根因分析。部分?jǐn)?shù)據難以通過 API 獲取的可以從日志里面提煉，是一個有力的補充數據源。

3）CI 關系的采集

相比于屬性數據，關系數據的采集通常更為復雜，需要系統化的工具和方法。以下是幾種常見的關系采集技術及其具體示例。
（1）網絡掃描與鏈路檢測
通過自動化網絡掃描工具，識別各網絡設備之間的鏈路關系。

• 工具示例：Nmap、Netdisco。
• 優點：能全面掃描網絡設備，自動識別鏈路關系。
• 示例命令：

# 使用 Nmap 掃描網絡設備和鏈路
nmap -sP 192.168.0.0/24

（2）API 數據采集

通過各系統提供的 API 接口，獲取相關系統及服務間的調用和依賴關系。

• 工具示例：curl、Postman、Python requests 庫。
• 優點：能夠直接調取系統數據，靈活可擴展。
• 示例命令：

# 使用 curl 調用 API 獲取數據curl
http://application/api/resource/list

（3）主機 Agent 采集

通過在主機上部署采集 Agent，實時獲取配置、依賴關系和運行狀態數據，包括主機與其上部署的數據庫、中間件的依賴關系。

• 工具示例：藍鯨 Agent ，通過配置發現工具下發插件進行周期性采集。
• 優點：實時性強：能夠持續采集主機相關的運行時信息。依賴精確性：自動發現主機與數據庫、中間件的依賴關系?？蓴U(kuò)展性：可將采集到的數據發送到 CMDB 或監控系統用于后續分析。

（4）虛擬化/云平臺命令采集

通過虛擬化平臺（如 vCenter、Kubernetes）或云平臺（如 AWS、Azure）的原生命令接口，獲取虛擬資源與物理資源的關系數據。

• 工具示例：govc（vCenter）、kubectl（Kubernetes）。
• 優點：能夠全面管理和監控虛擬化和云環境中的資源。
• 示例命令：

# 使用 govc 獲取 vCenter 中虛擬機的信息
govc vm.info -json -vm <vm-name>

# 使用 kubectl 獲取 Kubernetes 節點信息
kubectl get nodes

（5）服務發現與鏈路追蹤

用于微服務架構的服務發現與鏈路追蹤系統，自動維護服務間的依賴關系和調用路徑。

• 工具示例：Consul 、APM 工具如鯨眼 APM 。
• 優點：專為微服務架構設計，自動化程度高。
• 示例命令：

# 使用 Consul 注冊和發現服務
consul agent -dev

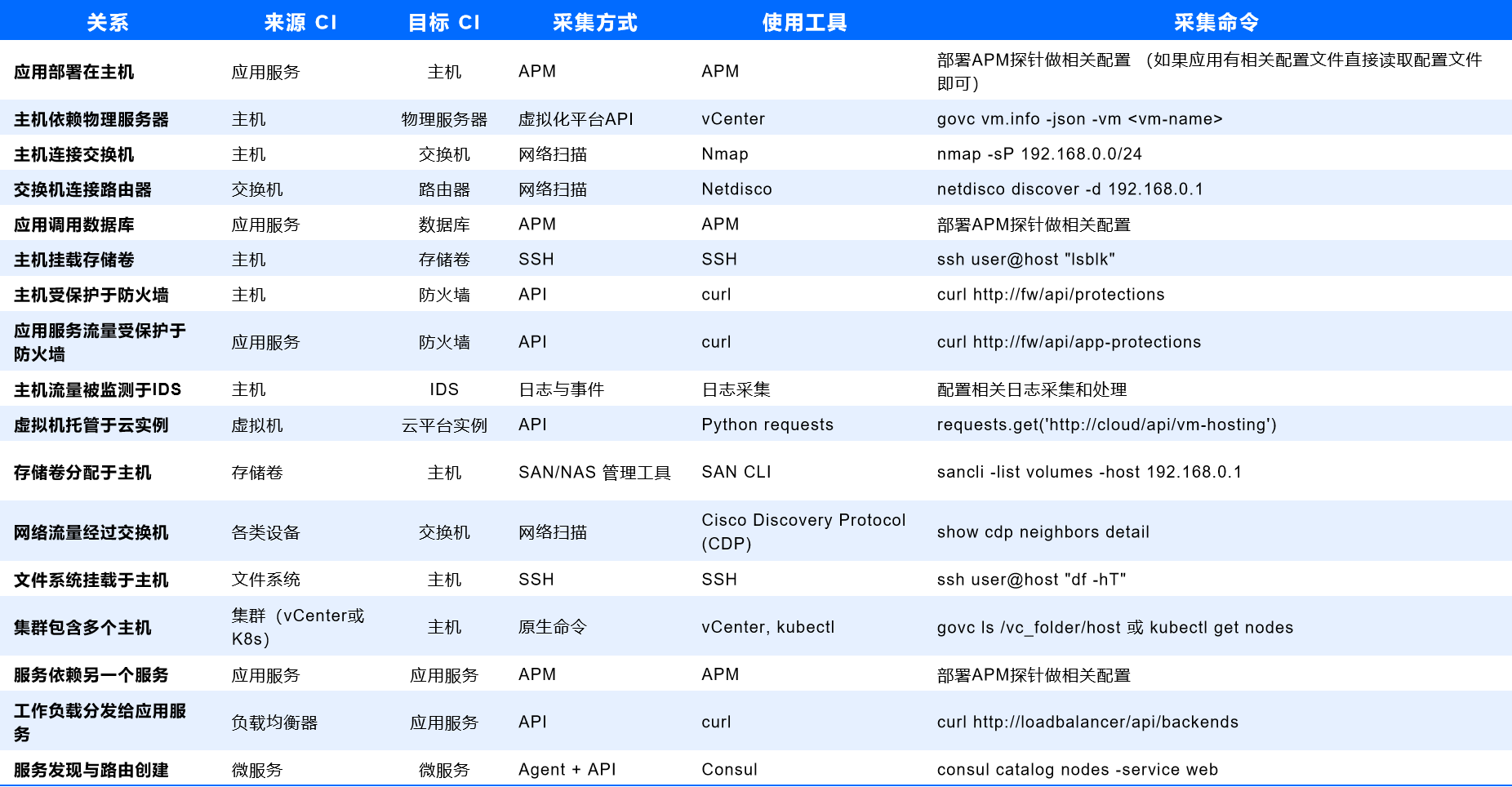

4）關系采集案例
以下表格全面展示了不同類型關系的采集方法、使用工具、具體采集命令及命令執行位置，確保實現全鏈路拓?fù)涞慕ⅰ?/span>

06.CMDB拓?fù)湓诠收吓挪橹械膽?yīng)用示例
在這一章，我們將以具體案例演示如何充分利用 CMDB 全鏈路故障排查拓?fù)?，在?fù)雜的 IT 環境中快速定位故障根因并高效解決問題。這些示例涵蓋了從應用層到物理層的各種常見故障場景。
1）示例一：應用服務不可用
故障描述：某一關鍵業務應用服務發生 502 錯誤，用戶無法訪問應用服務。
排查步驟：
（1）檢查負載均衡狀態：查看負載均衡設備的健康檢查狀態。

1. 命令：curl http://lb/api/health-checks
2. 如果負載均衡健康，則表示請求已成功發送到后端服務器

（2）確認應用服務狀態：通過 CMDB 庫查看當前應用服務的運行主機。

1. 使用 CI 關系：應用服務 - 部署在 - 主機
2. 確認實際運行狀態。
3. 命令：curl http://app/api/status
4. 目標主機信息可以通過 CMDB 獲得。

（3）檢查負載均衡狀態：查看負載均衡設備的健康檢查狀態。
ssh user@host01
top  # 查看實時系統資源使用情況
df -h  # 檢查磁盤使用情況
（4）檢查詢主機網絡鏈路：確認主機與交換機之間的連接是否正常。

1. 使用 Nmap 檢查內部網絡狀態。
2. 命令：

nmap -sP 192.168.0.0/24
（5）檢查應用調用路徑：查看應用服務是否成功調用了后端數據庫。

1. 使用 CI 關系：應用服務 - 調用 - 數據庫
2. 命令：curl http://app/api/db-status

（6）最終確認：匯總以上檢查結果，確認是哪一環節出現問題。例如，如果負載均衡正常，但主機資源耗盡，進一步確定是內存溢出、CPU 過載還是磁盤填滿。

2）示例二：網絡性能問題
故障描述：某業務網絡流量中斷或出現大量丟包。
排查步驟：
（1）通過 CMDB 確認該網絡鏈路上的相關對象。
（2）確認主機與交換機的連接狀態：檢查主要業務主機的網絡連接狀況，確認是否存在斷網或連接異常。
ssh user@host01
ifconfig  # 查看網絡配置及連接狀態
ping 192.168.0.1  # 測試與交換機的連接
（3）檢查交換機到路由器鏈路：使用 Cisco Discovery Protocol (CDP) 或 LLDP 工具檢查交換機與路由器的連接健康狀況。
ssh user@switch01
show cdp neighbors detail  # 或 show lldp neighbors detail
（4）檢測云平臺的網絡鏈路：如果主機托管于云平臺，使用云平臺 API 查詢虛擬網絡是否正常。
curl http://cloud/api/vm-network-status
（5）檢查防火墻策略：查看防火墻是否在相關流量中施加了限制或有新的策略變動。

1. 命令：curl http://firewall/api/policies

（6）流量監控與分析：使用 SNMP 或 NetFlow 工具監控并分析網絡流量的健康狀況。
snmpwalk -v2c -c public 192.168.0.1
（7）最終確認：結合以上信息找出網絡鏈路中的具體問題環節，是否交換機端口丟包、鏈路中斷還是防火墻策略導致網絡性能降低。

3）示例三：存儲系統性能瓶頸
故障描述：某業務系統日志顯示 IO 性能下降，導致應用響應時間變長。
排查步驟：
（1）確定受影響主機和應用：通過 CMDB 確認相關應用和主機。使用 CI 關系：應用服務 - 部署在 - 主機
（2）檢查主機磁盤 IO 狀況：登錄受影響的主機，檢查磁盤 IO 的具體情況。
ssh user@host01
iostat -x  # 查看磁盤 IO 性能
（3）確認存儲接口和路徑：使用 CMDB 信息，查找主機掛載的存儲卷。

1. 使用 CI 關系：主機 - 掛載于 - 存儲卷
2. 命令：ssh user@host01 "lsblk"

（4）檢查存儲卷使用狀況：在存儲設備管理端確認 LUN 的狀態和性能。
ssh user@storage
sancli -list volumes -volume Volume01
（5）檢查存儲網絡路徑：確認存儲路徑上各節點（如交換機、SAN）是否存在性能瓶頸。匯總網絡鏈路和存儲鏈路的具體表現。
（6）最終確認：通過以上步驟，確定存儲系統性能下降的具體原因，是由于主機 IO 高峰，SAN 網絡瓶頸還是存儲設備的問題。
通過這些具體的故障排查案例，我們展示了如何利用 CMDB 全鏈路故障排查拓?fù)?，在?fù)雜 IT 環境中快速、準確地定位故障，提升運維效率。接下來的章節將討論 CMDB 的未來發展方向及其在智能運維中的廣泛應用。

07.總結與展望
1）總結
通過本文的介紹，我們完整地展示了如何基于 CMDB 建立全鏈路故障排查拓?fù)洹?/span>拓?fù)浣ㄔO(shè)的基本思路到實際關系建模，再到具體的采集技術和實際應用示例，主要涵蓋以下幾個方面：
（1）拓?fù)浣ㄔO(shè)思路：

• 從以業務為中心的視角出發，梳理 IT 環境中關鍵資源的依賴關系。
• 結合自頂向下的邏輯規劃和自底向上的數據采集方法，確保業務與底層設備的關聯完整清晰。

（2）CI 模型的構建：

• 基于最小化原則設計 CI 模型，保證字段簡潔且實用。
• 模型覆蓋了負載均衡器、應用服務、主機、存儲系統、網絡設備（如交換機、路由器、防火墻、IPS、IDS）等在內的 IT 核心設施。

（3）CI 關系的建立：

• 定義并建立 CI 之間關鍵關系，包括部署、網絡連接、業務依賴、存儲掛載、安全防護等。
• 基于關系建模實現故障排查中的“誰依賴誰”“誰影響誰”的邏輯鏈條。

（4）屬性和關系的采集：采用了多種采集方式，如虛擬化平臺命令（vCenter、K8s）、網絡設備原生命令（如 SNMP、CDP），以及日志分析、API 查詢等，搭建了覆蓋全鏈路的動態采集方法。

（5）實際應用示例 ：通過實際的故障排查場景（如應用服務不可用、網絡性能問題、存儲系統性能瓶頸），展示了如何利用 CMDB 拓?fù)鋵崿F(xiàn)快速、精確的根因分析。

CMDB 作為 IT 基礎設施管理的核心，在全鏈路故障排查中的價值主要體現在以下幾個方面：

• 提供了對整個 IT 環境的全鏈可見性。
• 加快了問題根因分析速度。
• 支持了動態環境中的持續更新和拓?fù)湔宫F(xiàn)。

2）CMDB的智能化未來發展
隨著 IT 基礎設施的持續演進，CMDB 面臨的挑戰也在逐步加大，尤其是在云原生、微服務和邊緣計算環境中，傳統的 CMDB 系統因數據更新緩慢、關系定義復雜等局限，難以準確支撐快速變化的 IT 環境。然而，隨著大數據、人工智能（AI）的融合，CMDB 的潛在能力將被進一步釋放。以下從數據采集治理和數據消費兩個方向展開討論。

（1）CMDB 數據采集治理
1. 動態化與實時更新能力

• 目標：解決傳統 CMDB 數據更新緩慢、難以反映動態環境變化的問題。
• 解決方案：通過集成實時監控工具（如 Prometheus、Zabbix）和自動化采集工具（如 vCenter SDK、Kubernetes 原生接口），CMDB 可以自動感知資源上線、配置變更、狀態異常等動態事件。
• 效果或示例：實現對資源變化的實時響應。確保 CMDB 數據的實時性與環境同步。

2. 自動發現與自學習

• 目標：減少人工配置資源關系的工作量，提高依賴關系發現的準確性。
• 解決方案：利用機器學習和數據挖掘技術，自動發現資源之間的隱藏依賴及潛在關系。例如，通過聚類算法分析日志數據和網絡流量路徑，或通過時間序列模型分析資源性能波動與故障模式。
• 效果或示例：自動更新資源拓?fù)?，減少人工操作。動態優化資源依賴關系，提高運維效率。

3. 智能數據治理與清洗

• 目標：提高數據質量，確保 CMDB 數據準確、一致。
• 解決方案：利用大模型的自然語言處理能力，自動檢測和清理 CMDB 數據中的錯誤和冗余。
• 效果或示例：清除重復數據、修復配置錯誤。

4. 復雜關系推理

• 目標：識別并修正潛在的資源依賴關系，提高 CMDB 數據的縱深度。
• 解決方案：通過大模型分析歷史數據和配置，自動補充或推測尚未顯式定義的依賴關系。
• 效果或示例：推理潛在的跨區域網絡依賴。

5. 面向云原生和多云環境

• 目標：解決云原生架構的彈性伸縮、動態調度和多云部署帶來的數據采集復雜性問題。
• 解決方案：通過整合 Kubernetes API、OpenStack API 等云原生工具，實時更新云平臺資源，并實現以下能力：快速發現業務 Pod 的運行節點并反映到 CMDB 。在多云場景下，統一展示資源跨平臺的調用和依賴關系（如混合云環境中的主機與存儲）。
• 效果或示例：消除云原生復雜性帶來的數據孤島問題，構建云平臺資源的統一視圖。

（2）CMDB 數據消費
1. 與 AIOps 的深度集成

• 目標：通過結合大數據分析和智能算法，提升故障檢測、影響評估和自動化響應的效率。
• 解決方案：AIOps 利用 CMDB 提供的全量配置數據和拓?fù)潢P(guān)系，進行智能化故障預測和根因分析。
• 效果或示例：提前預測資源瓶頸：如主機 CPU 長期高負載。智能根因定位：快速確定故障原因，并動態評估業務影響范圍。

2. 可視化與交互式拓?fù)浞治?/strong>

• 目標：提升拓?fù)鋱D的可交互性和直觀性，讓運維人員更直觀地理解資源關系，快速排查問題。
• 解決方案：動態生成可交互的拓?fù)鋱D，支持多層級鏈路鉆取和基于業務流的分析視圖。
• 效果或示例：集成 3D 動態拓?fù)湟晥D，結合 Grafana 等工具展示系統健康狀況及變化趨勢。提供拓?fù)淠M功能，支持 "What If" 場景分析，例如模擬某節點故障后的業務影響。

3. 智能問答系統（大模型）

• 目標：提高交互效率，使運維人員以自然語言查詢和獲取 CMDB 數據。
• 解決方案：基于大模型構建自然語言接口，例如，“告訴我主機 Host01 上運行的所有應用服務?！?/span>
• 效果或示例：通過問答窗口用自然語言對話直接給出查詢和統計結果。

4. 個性化運維建議（大模型）

• 目標：根據 CMDB 數據和運維場景提供個性化操作建議，提高運維效率和準確性。
• 解決方案：大模型基于當前數據給出擴容建議或優化策略。
• 效果或示例：根據主機 CPU 使用歷史，推薦增加資源。

5. 自動化問題處理

• 目標：提高問題解決的自動化程度，減少人工干預。
• 解決方案：大模型結合 CMDB 數據，生成故障處理方案。
• 效果或示例：從日志中發現異常信息，基于CI關聯的工單解決方案自動生成恢復命令。

通過動態化更新、自動發現與學習、AIOps 集成、大模型驅動的智能化治理和消費，CMDB 的未來將全面支持 IT 環境的快速變化和復雜場景。這不僅提升了 CMDB 數據的準確性和實時性，還進一步推進 IT 運維的智能化和自動化，為企業構建高效的運維體系提供保障。
